مناسب برای رادیاتور ژنراتور کامینز

مناسب برای رادیاتورها ژنراتور کامینز تولیدکنندگان

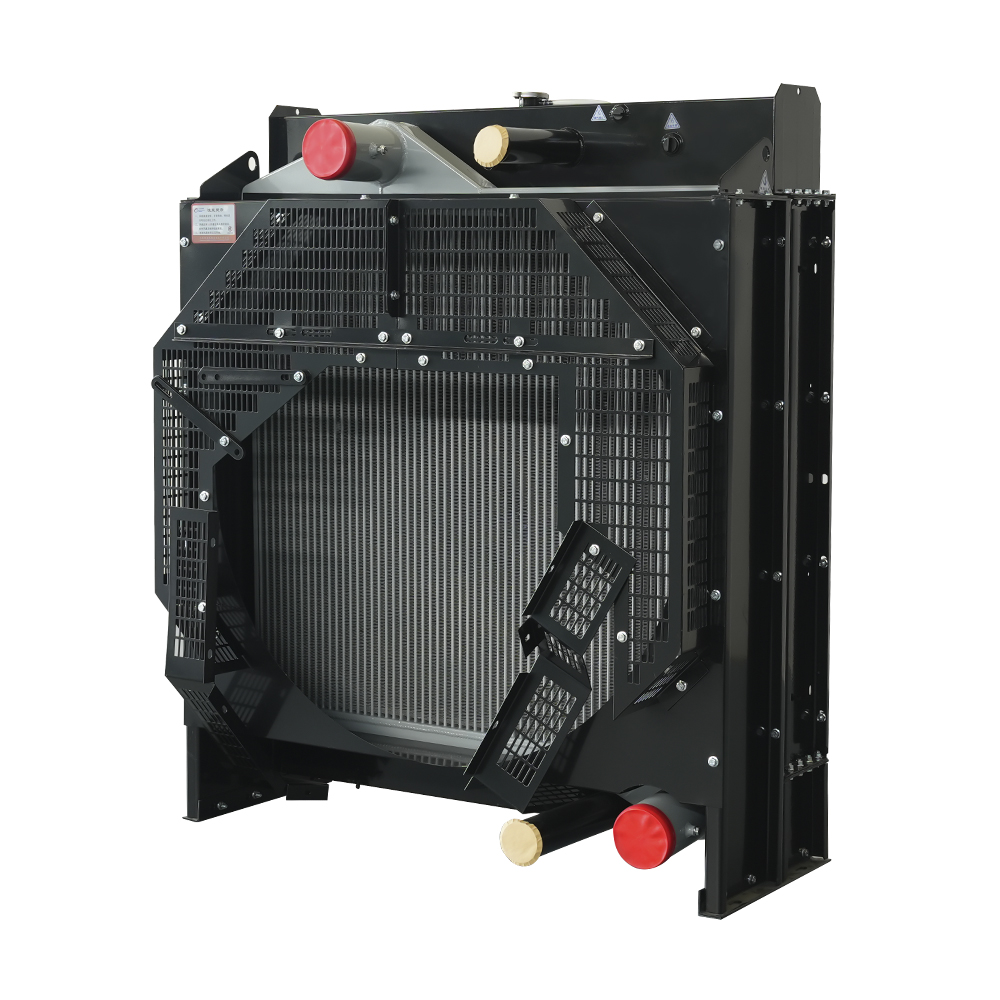

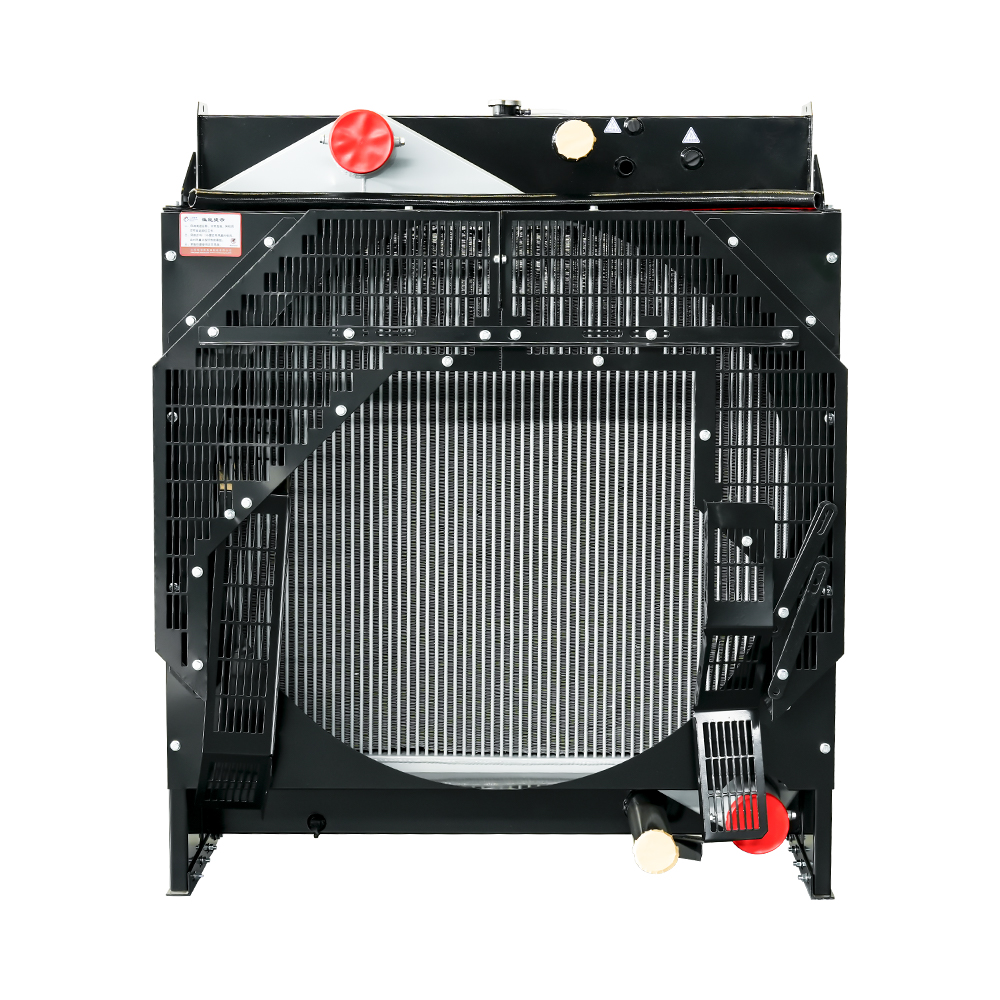

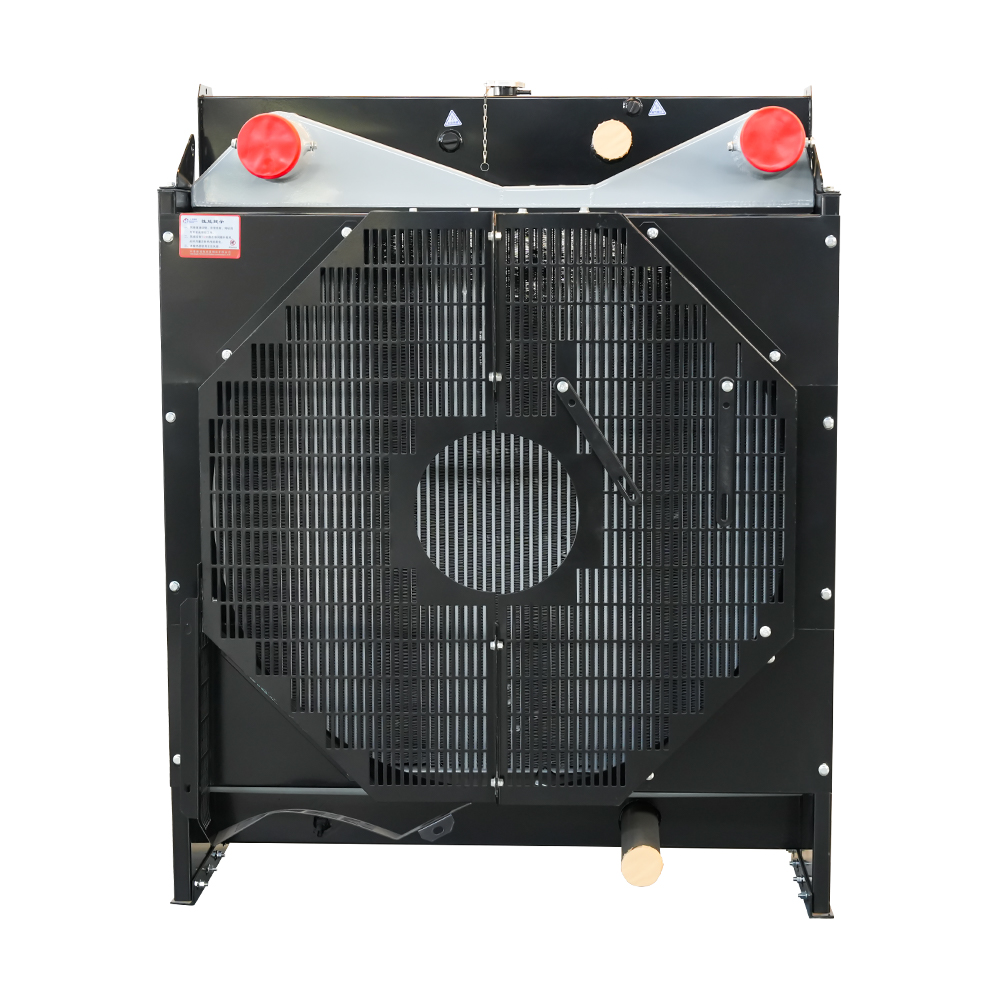

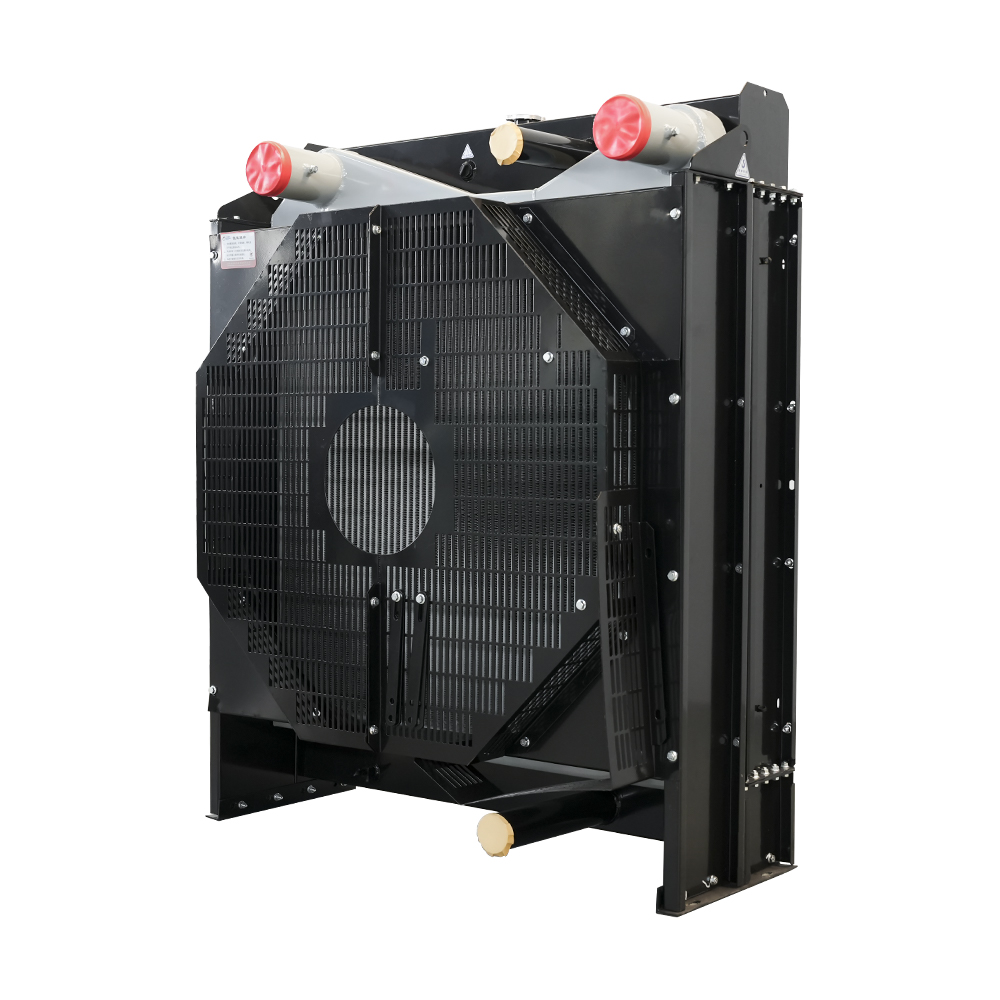

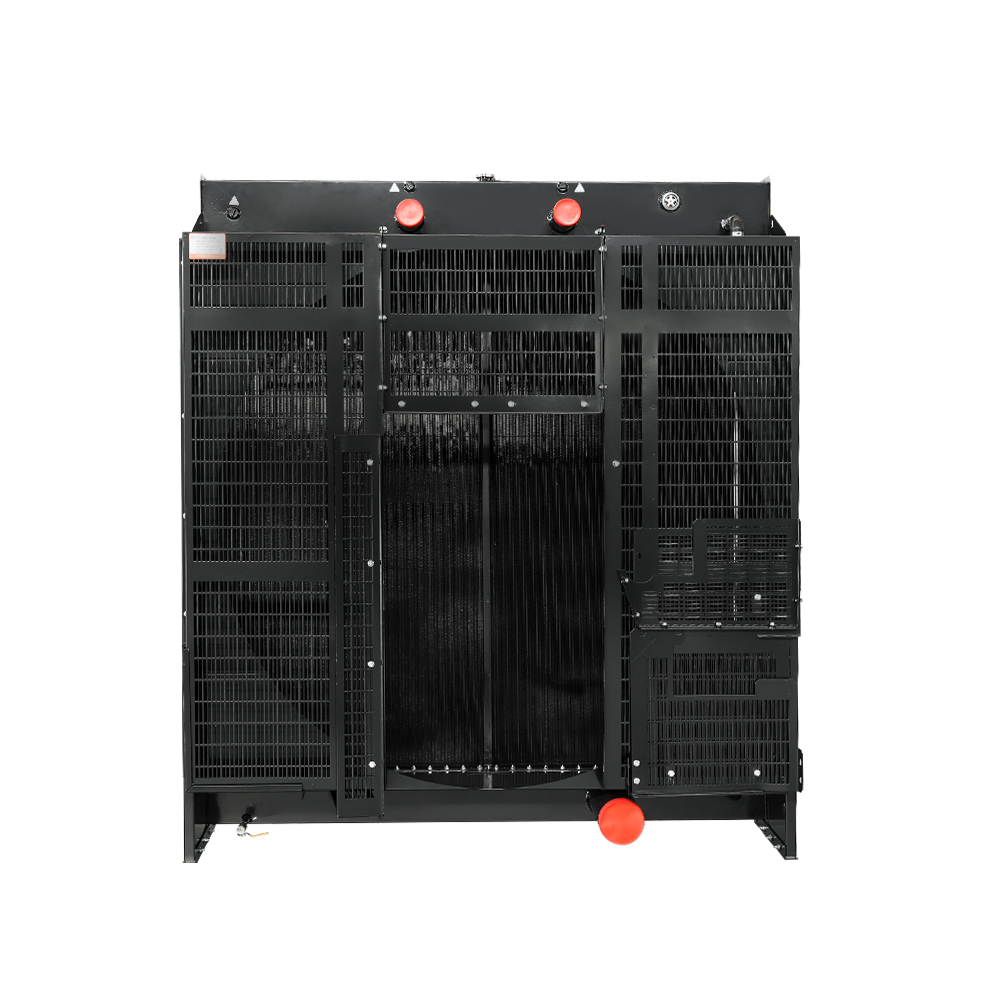

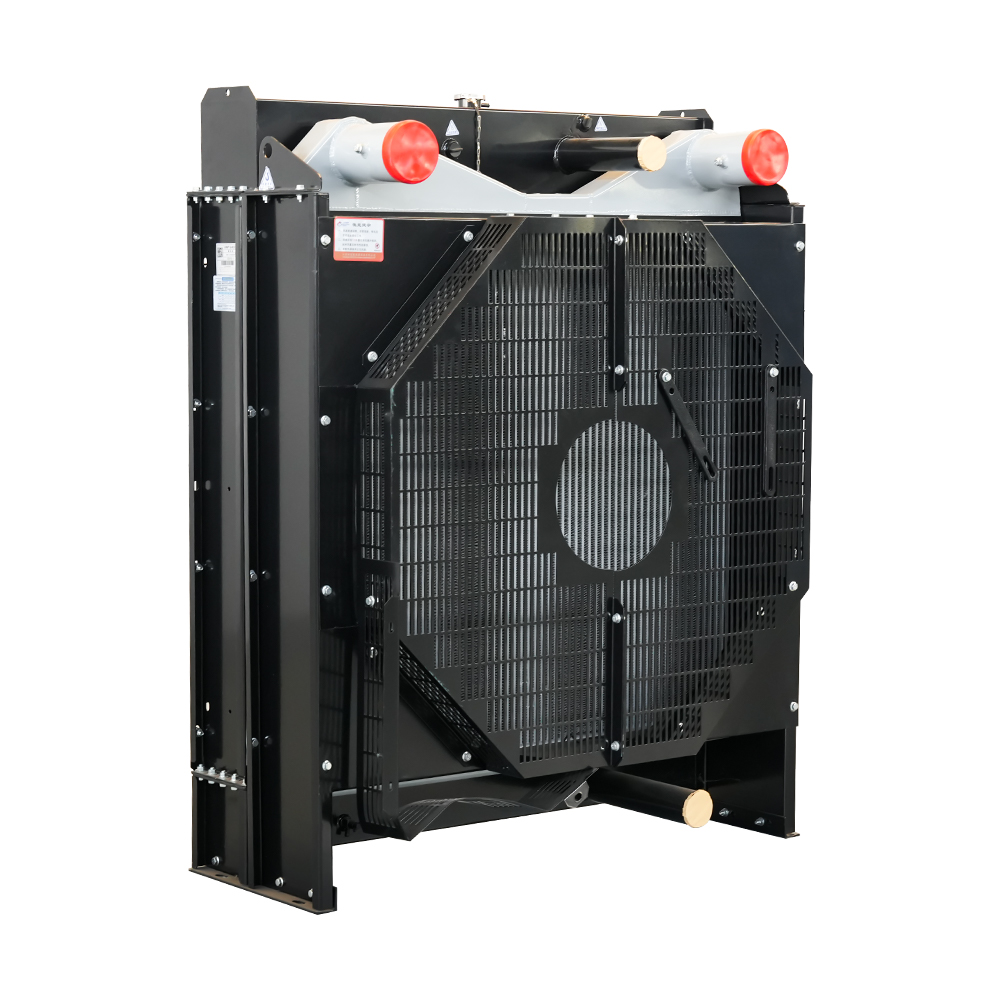

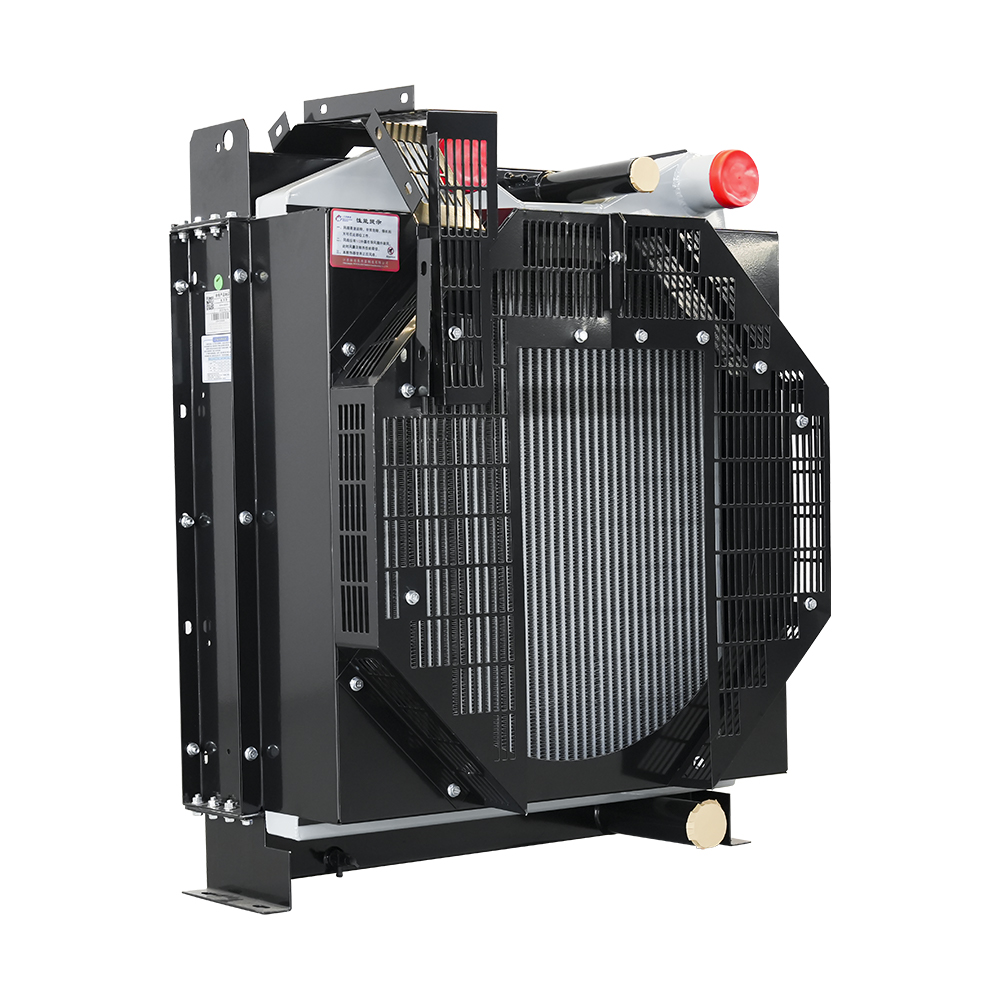

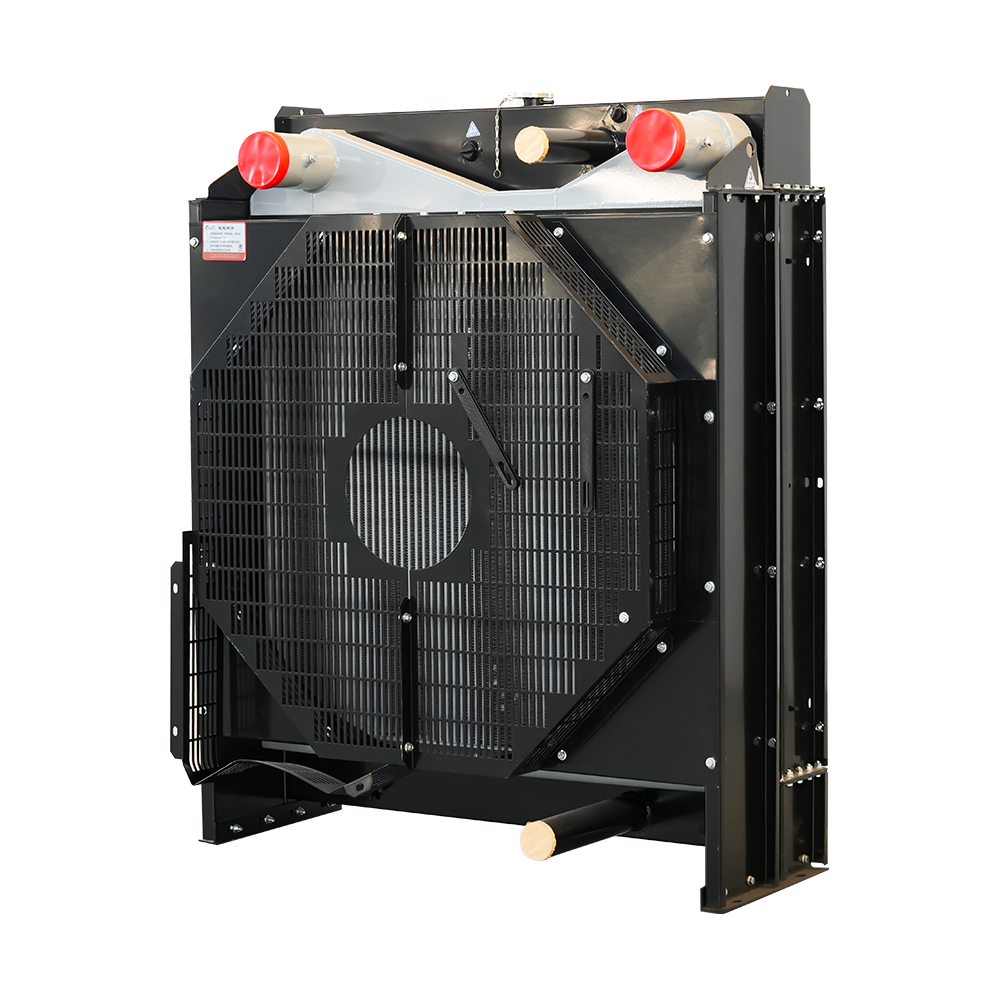

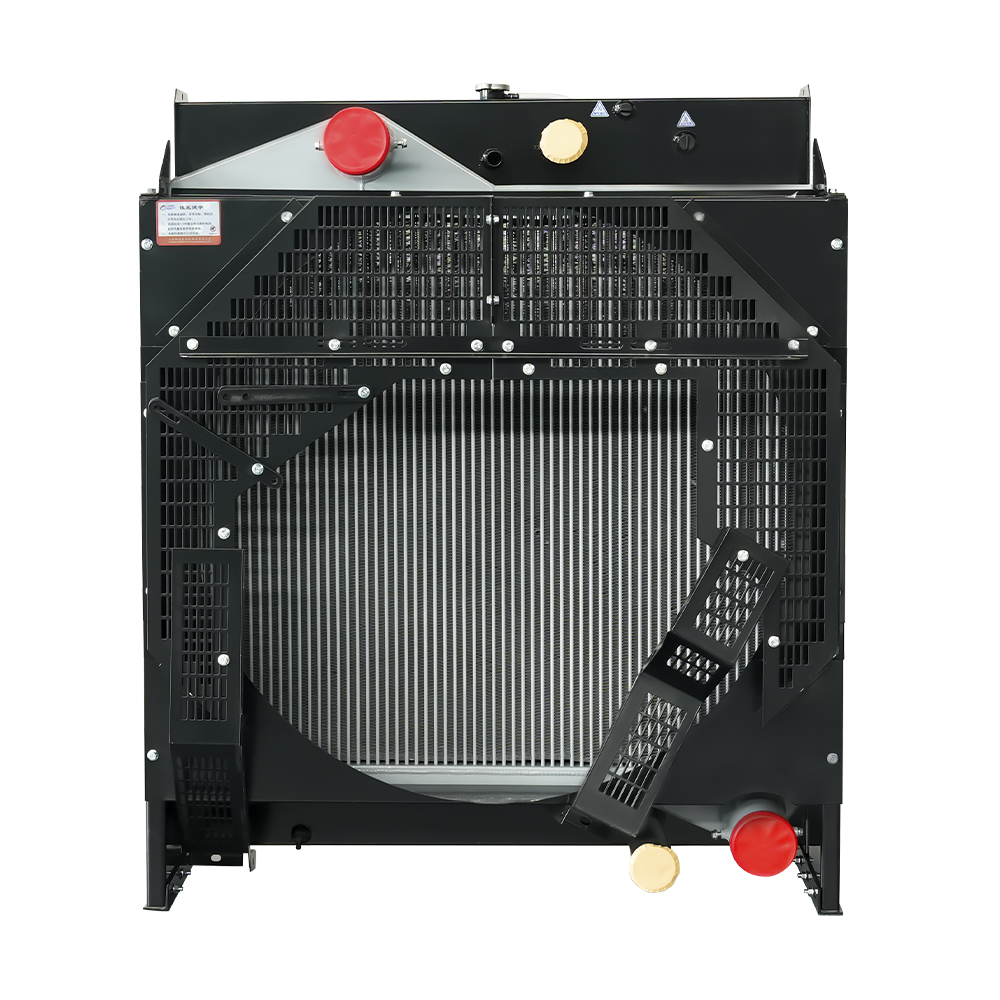

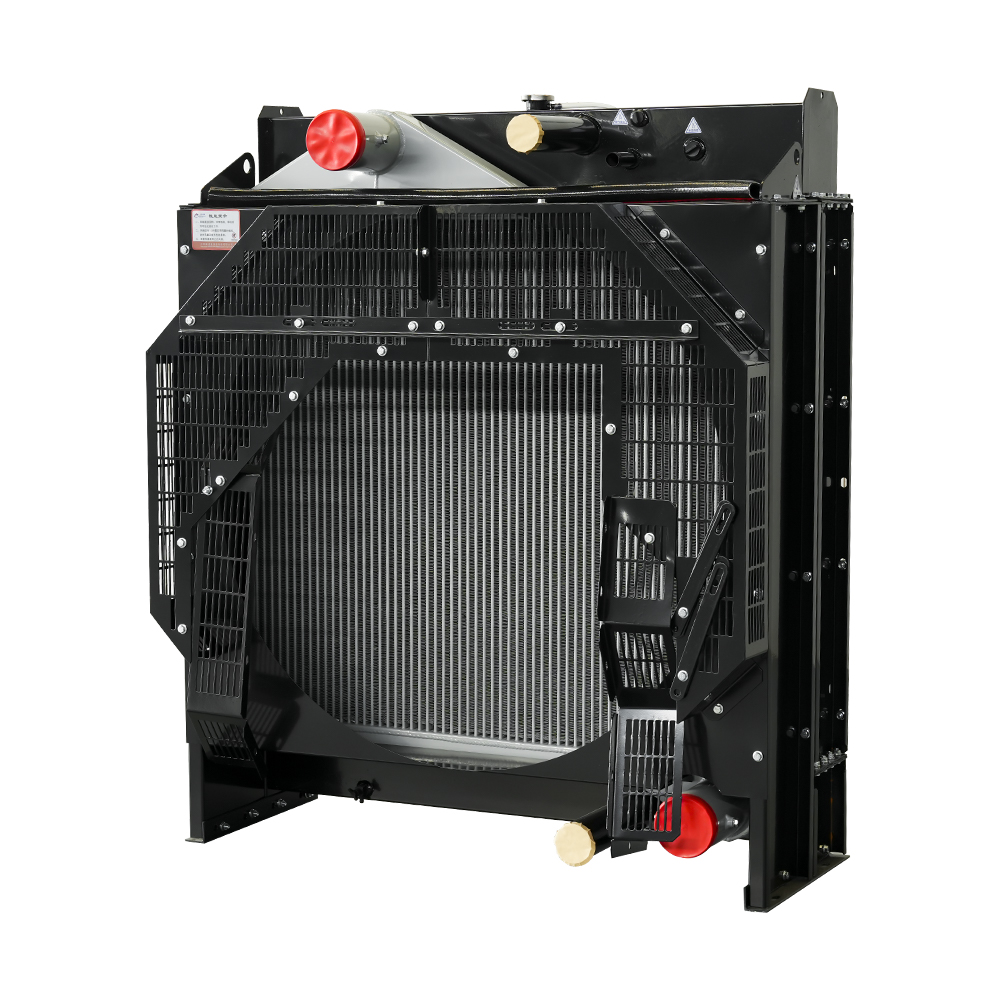

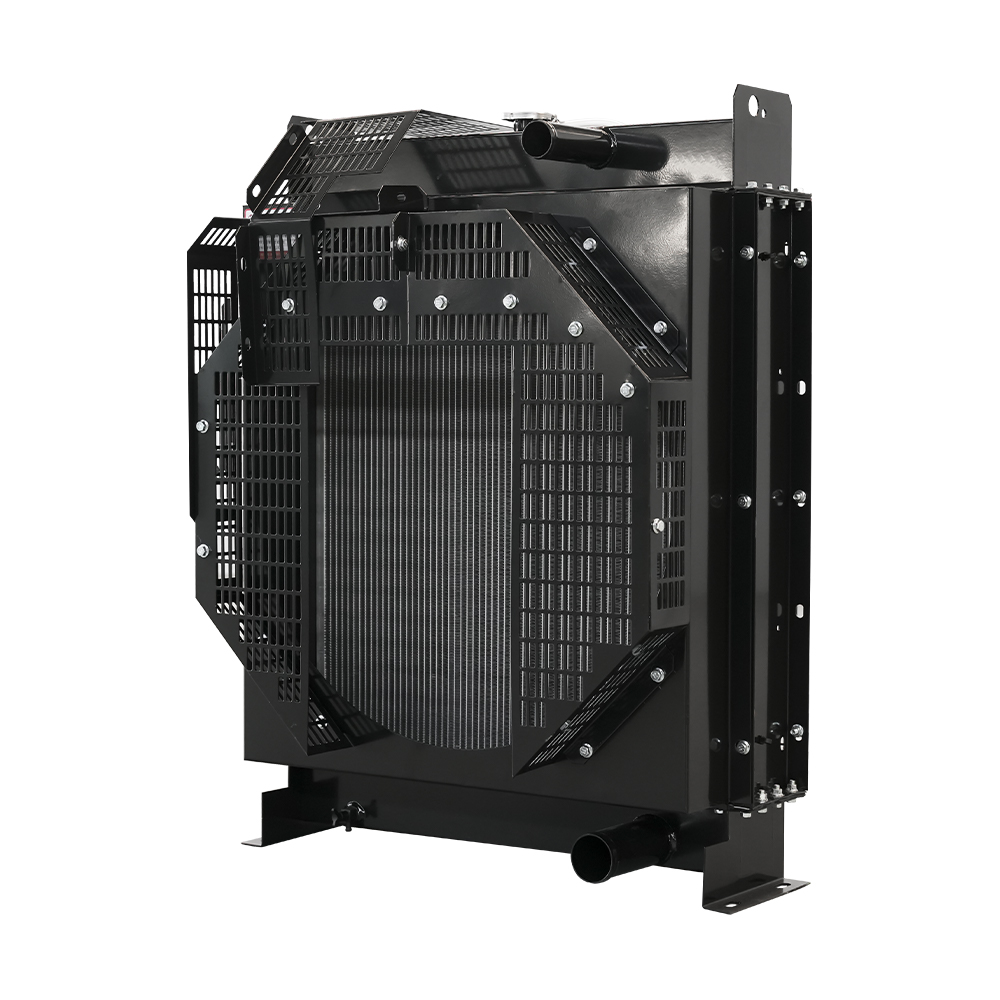

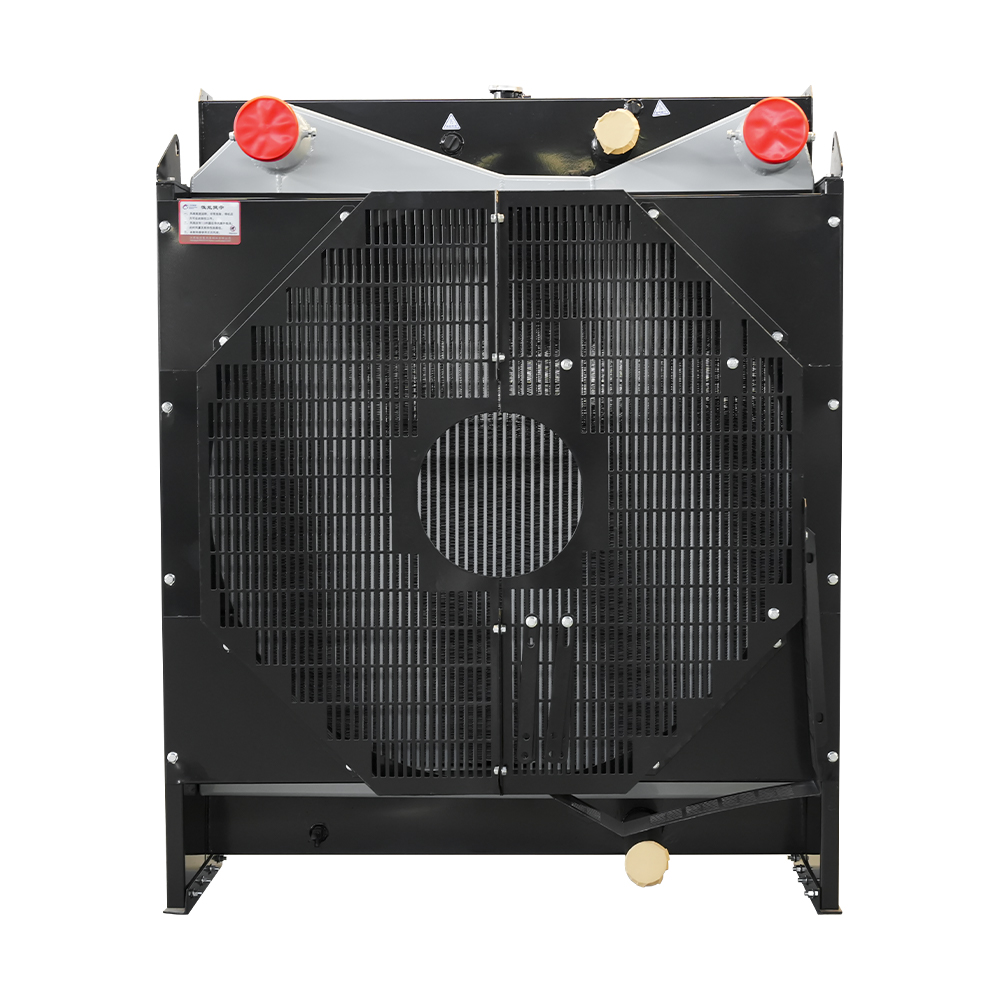

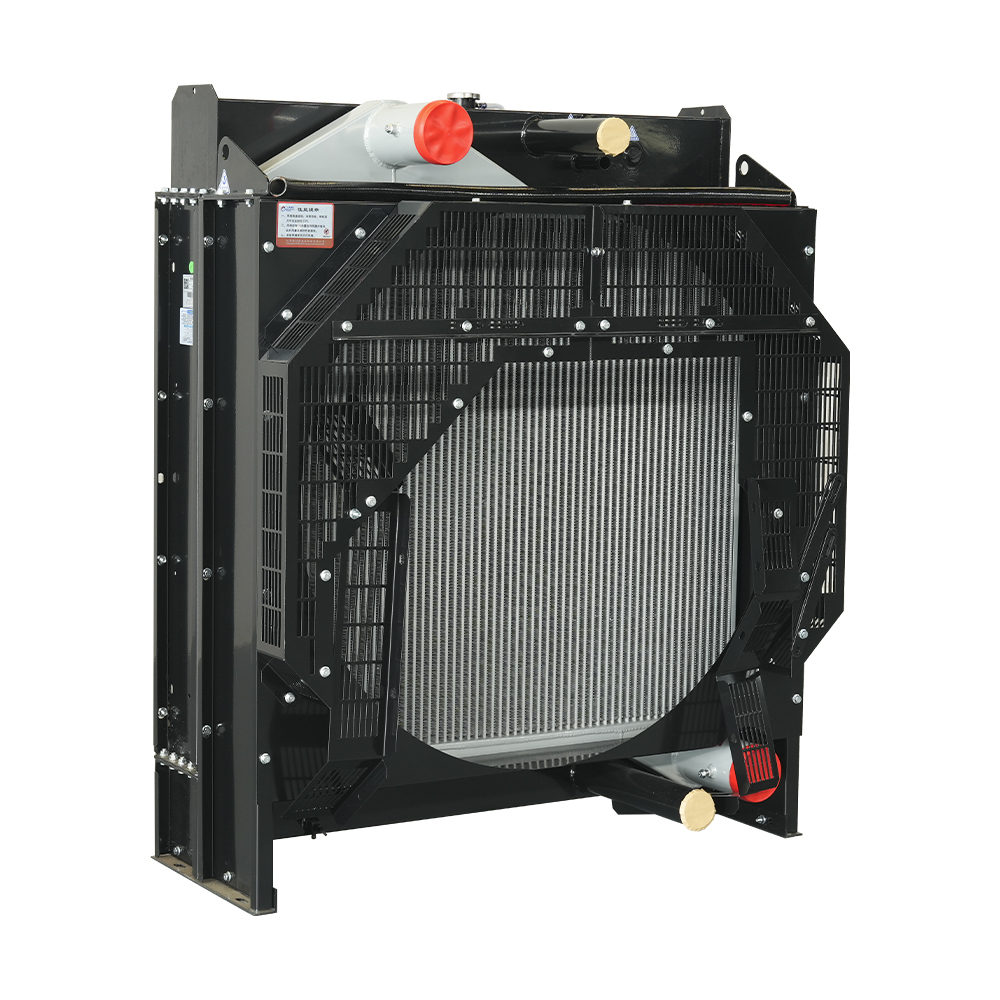

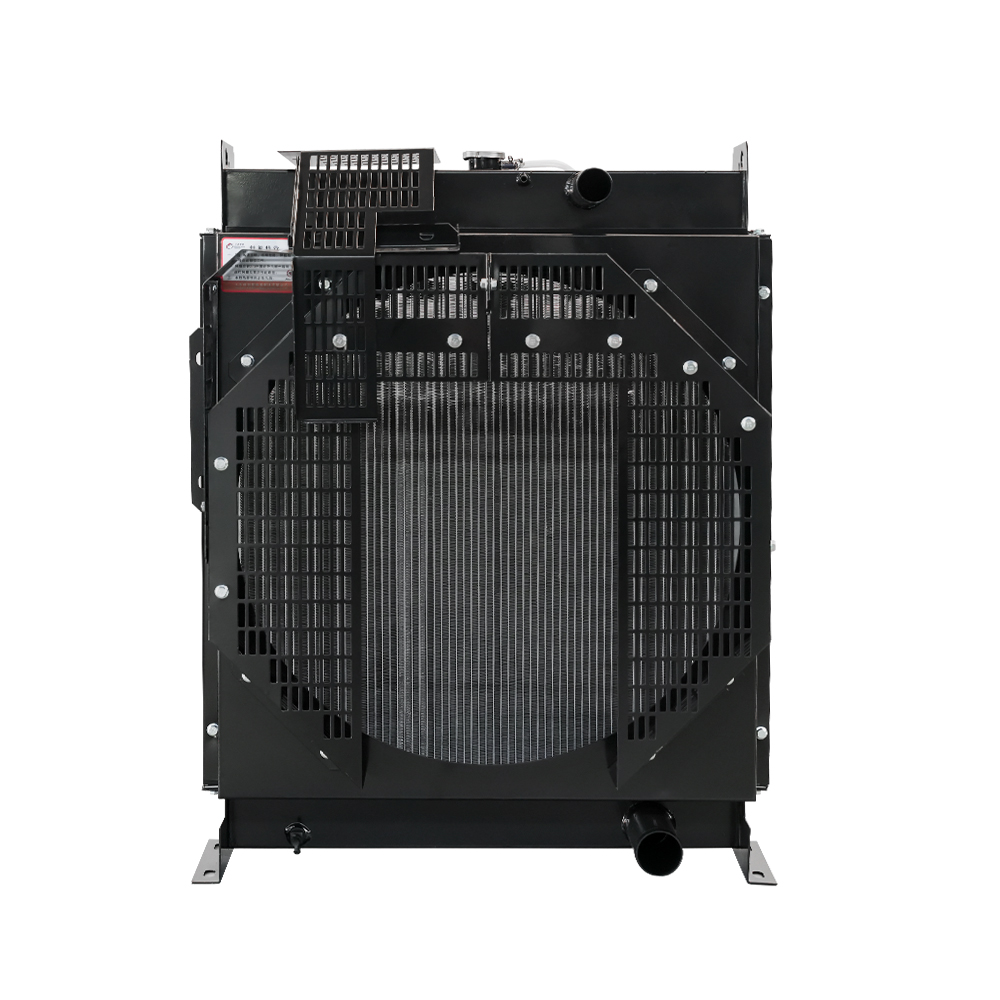

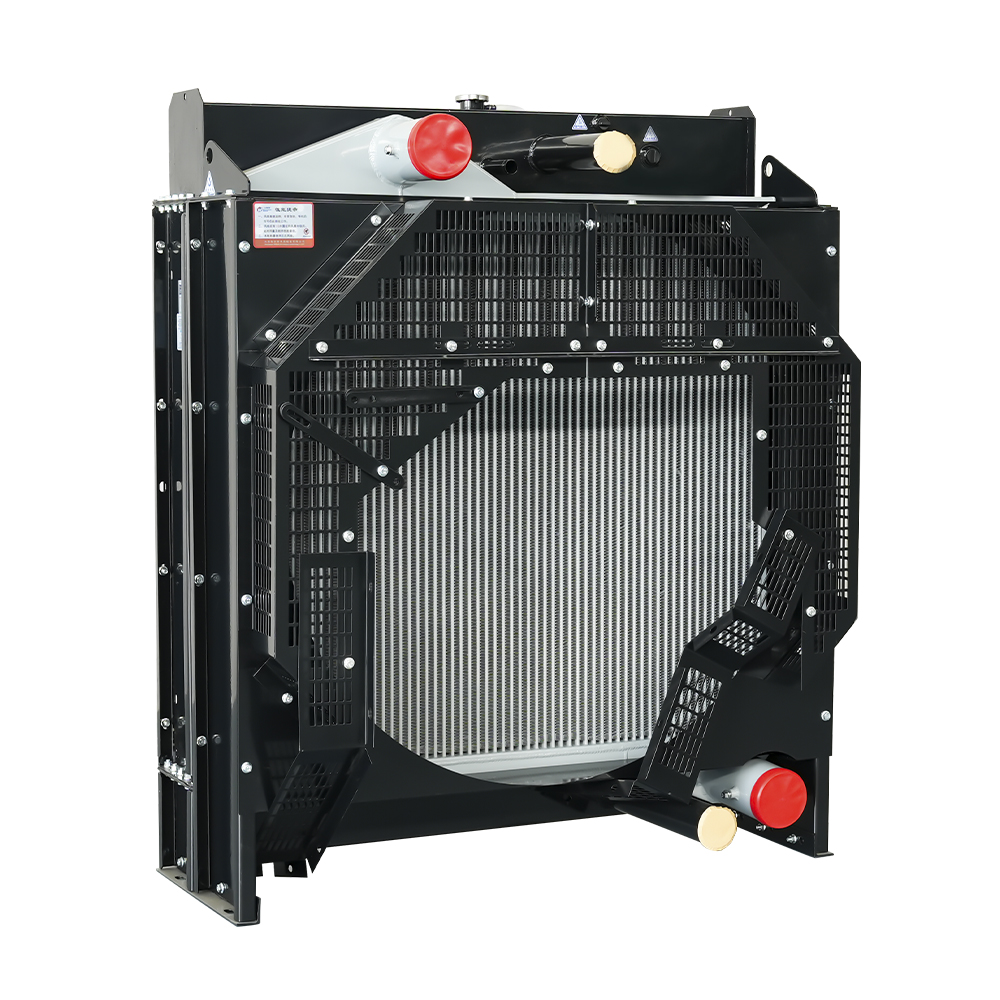

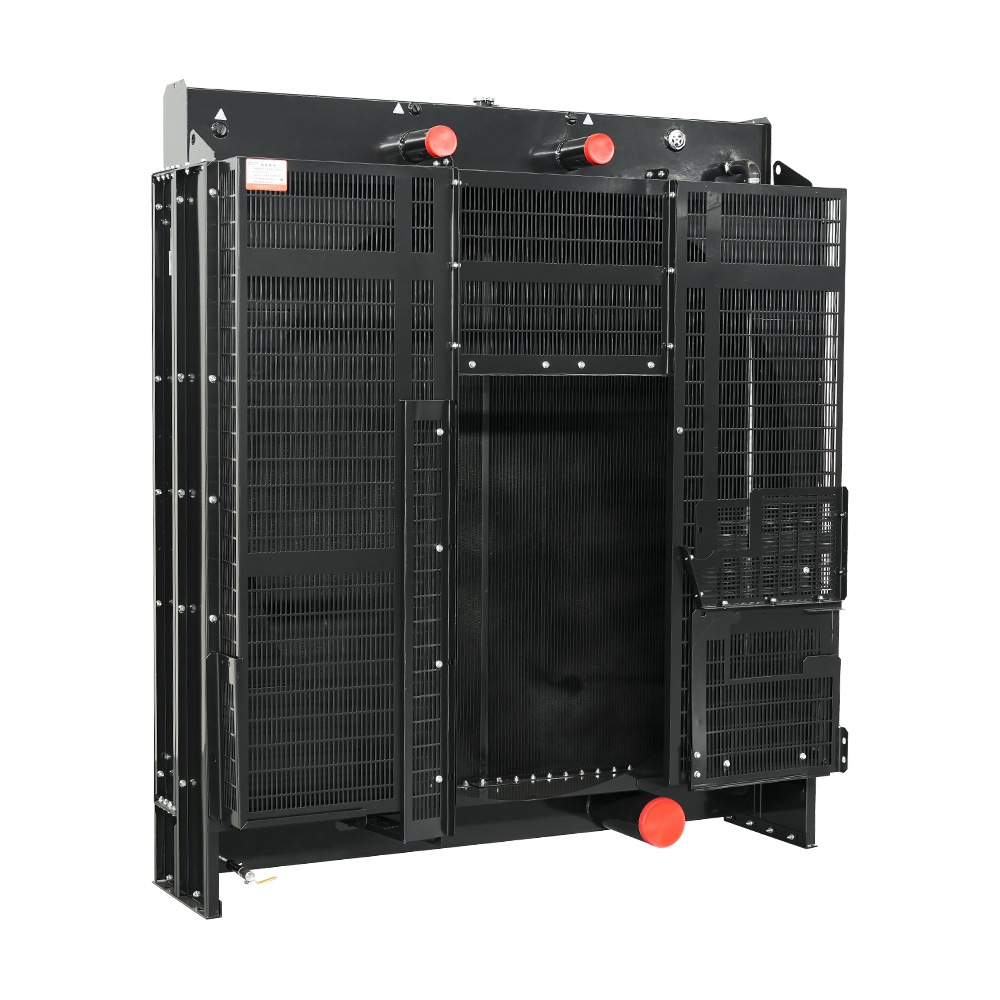

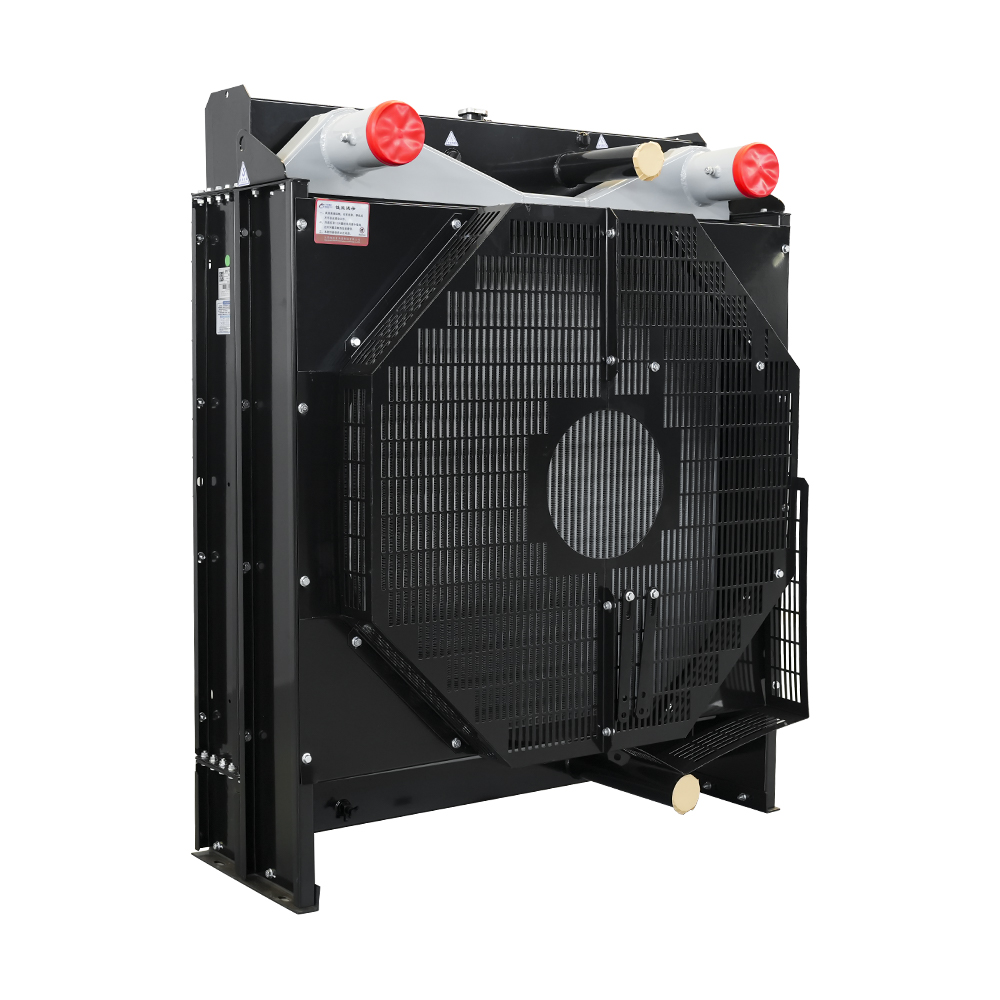

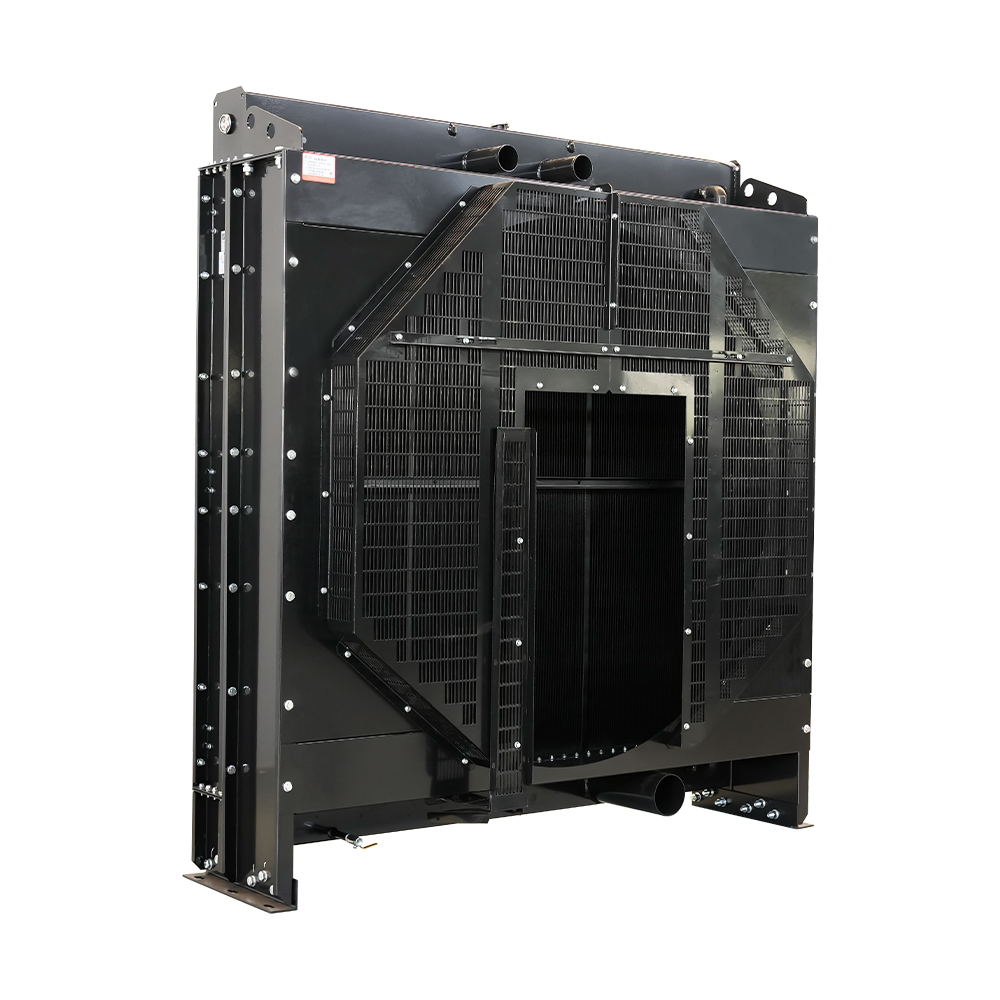

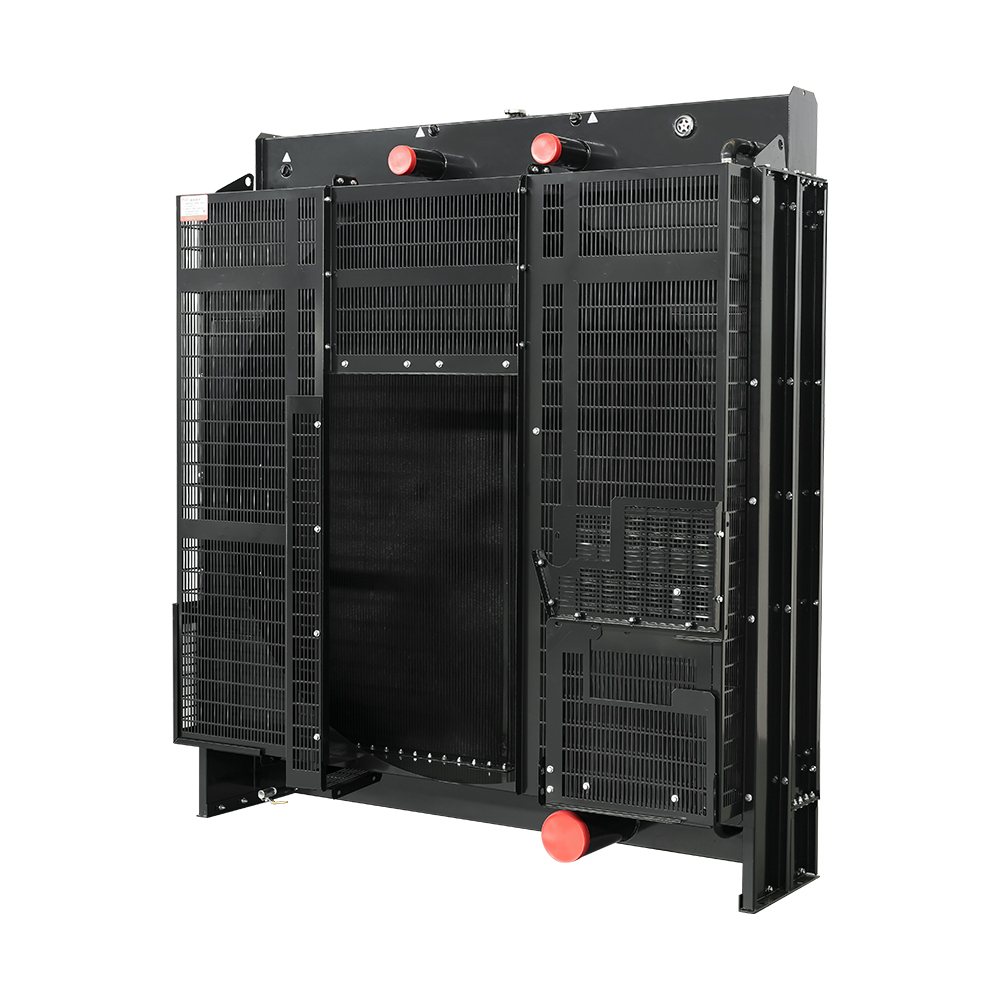

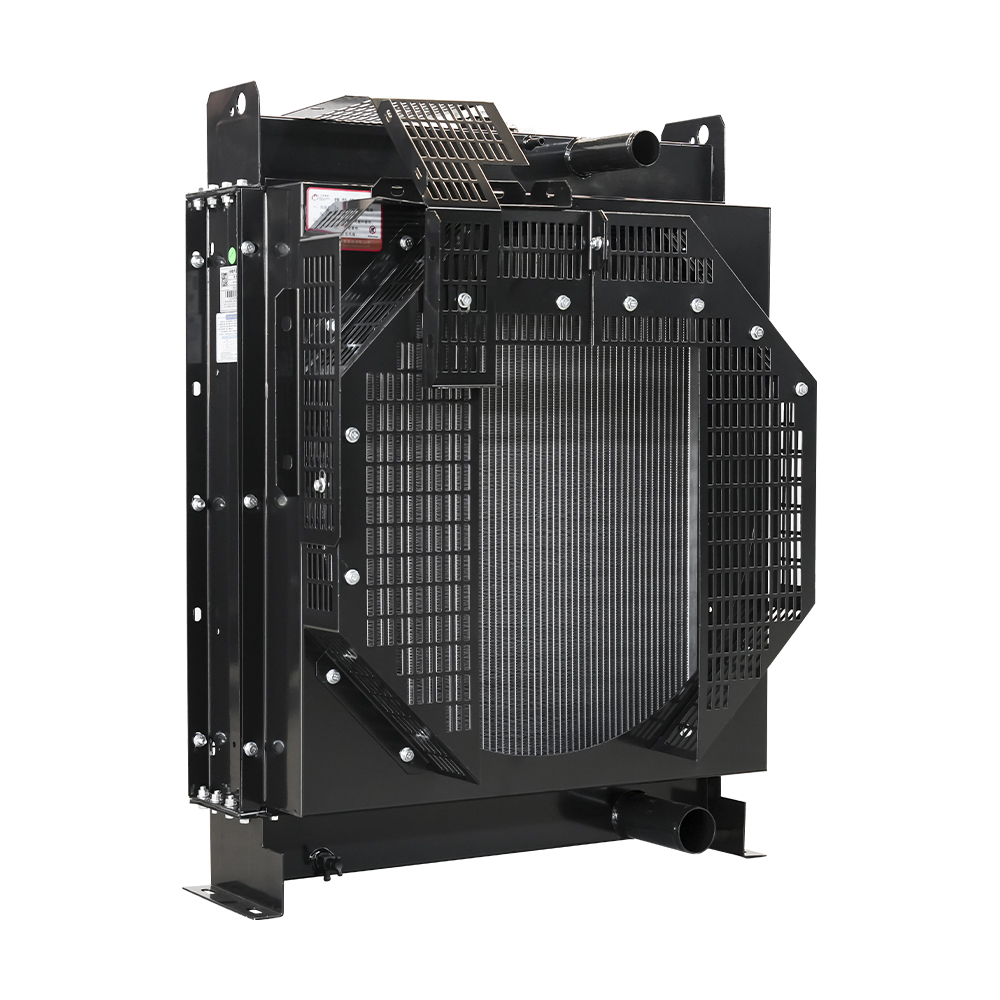

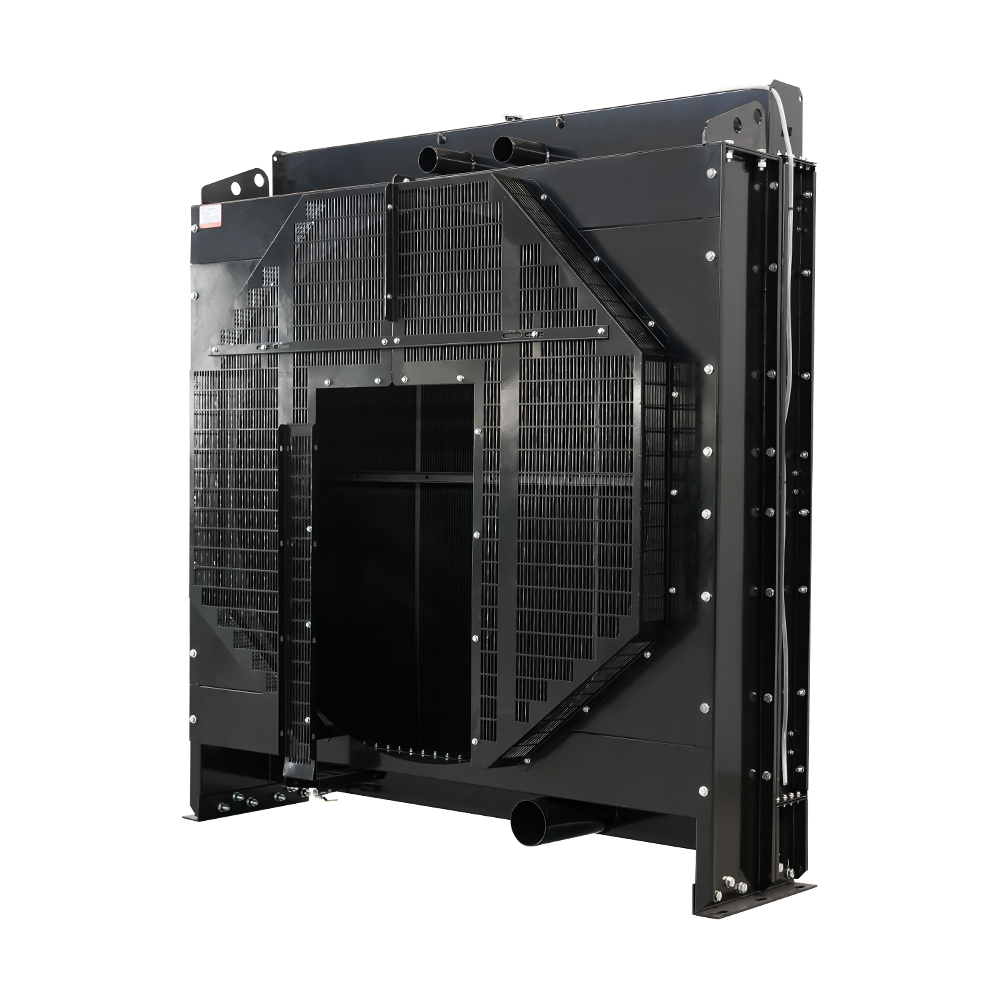

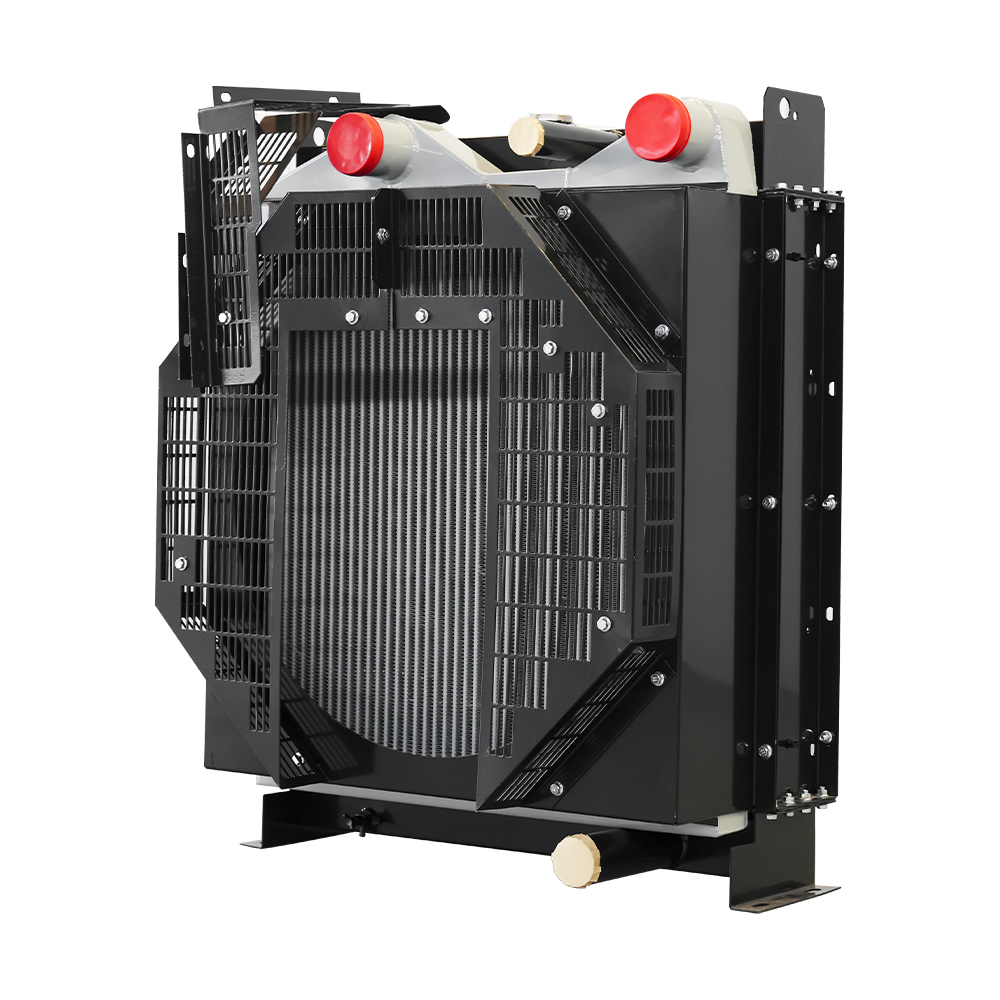

رادیاتور ژنراتور کامینز یک سیستم خنک کننده با کارایی بالا است که برای مجموعه های دیزل ژنراتور کامینز طراحی شده است که در کاربردهای صنعتی، تجاری، دریایی و آماده به کار اضطراری کار می کنند. ما رادیاتورهای هسته‌ای آلومینیومی و مسی را ارائه می‌کنیم و به مشتریان این امکان را می‌دهیم که راه‌حل ایده‌آل را برای خنک‌کننده، دوام و بودجه خاص خود انتخاب کنند.

خیر مدل ابعاد نصب
قطر* ارتفاع مرکز 		ابعاد رادیاتور
ارتفاع*عرض*ضخامت 		آب
ظرفیت
(L) 		گرما
اتلاف
منطقه
(M²)
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560*459mm 932*766*457*345mm 12.4 18.3
3 4BTA3.9-G13 جاده جلو 650*1026*225mm 15.6 26.9
4 4BTA-D درایو موتور 972*766*582MM 13.5 31.7
5 6BTA Φ640*489mm 992*766*515*440mm 13.2 19.9
6 6BTAA Φ645*489mm 992*816*589*450mm 16.1 21.4
7 6BTAA-D درایو موتور 1175*1006*744mm 27.5 32.7
8 6BTA-D درایو موتور 1095*906*677mm 24.5 32.7
9 6CTA Φ690*559mm 1153*800*405*370 میلی متر 17.1 31.9
10 6CTAA φ810*622mm 1215*956*629mm 31 38.6
11 6CTAA8.3-G9-D درایو موتور 1395*1056*744mm 32.4 74.9
12 6CTA-D درایو موتور 1095*906*677mm 25.8 45.8
13 6LTAA Φ792*621mm 1215*956*559*379mm 31 38.6
14 6LTAA9.5-G1 Φ850*691mm 1395*1056*639*434mm 32.4 74.9
15 6LTAA9.5-G1-D درایو موتور 1395*1056*744mm 34 93.3
16 6ZTAA13-G3 φ1000*676mm 1341*1110*418mm 21.1 67.9
17 6ZTAA13-G4 Φ1040*793mm 1665*1256*545*380mm 48.3 150.8
18 6ZTAA13-G4-D درایو موتور 1575*1286*1135mm 48.4 152
19 F2.8-G3 φ520*400mm 788*626*239mm 8.8 17.8
20 HC2627-G-D درایو موتور 1845*1577*715mm 60.1 138.8
21 K50N-G10-D درایو موتور 2674*2619*1414mm 306.7 464.5
22 KTA19-G4 Φ1100*774mm 1573*1256*737*464mm 42 57.3
23 KTA19-G8 Φ1100*774mm 1590*1255*736*465 میلی متر 45.4 99.3
24 KTA19-P750 Φ1100*774mm 1590*1256*737 میلی متر 49.9 152
25 KTA19-P840 Φ1280*951mm 1895*1456*980*578mm 104.3 138.8
26 KTA38-G (G2) Φ1360*991mm 1975*1756*672*422mm 84.7 129.5
27 KTA38-G2A Φ1556*991mm 1970*1756*579mm 88.3 179.7
28 KTA38-G5 Φ1556*991mm 1997*1756*630mm 88.3 179.7
29 KTA38-G9 Φ1556*991mm 2075*1756*672572mm 93.6 233.9
30 KTA50-G12 Φ1740*1120mm 2249*2169*1134*686mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170mm 2344*2219*1114 میلی متر 218.4 409.6
32 KTA50-G16A Φ1840*1270mm 2534*2269*1184*734mm 280.6 378
33 KTA50-G3 Φ1570*1075mm 2176*2019*767662mm 100 220.1
34 KTA50-G3-D چهار موتوره 2164*2019*848mm 97.5 311.4
35 KTA50-G8 Φ1556*1110mm 2240*2115*894*840 میلی متر 238.1 284.3
36 KTA50-G8-D درایو موتور 2238*2243*1025mm 237.9 307.8
37 KTA50-GS8-P Φ1630*1030mm 2144*2215*1159 میلی متر 200.7 290.9
38 KTAA19-G5 Φ1120*921mm 1850*1450*640 میلی متر 66.3 212.4
39 KTAA19-G7 Φ1150*815mm 1799*1406*806*540 میلی متر 74.5 123.7
40 KTAA19-G7-8 Φ1150*815mm 1773*1520*822*422 میلی متر 81.8 122.6
41 KTAA19-P818 φ1150*861mm 1820*1406*806*405 میلی متر 71.4 123.7
42 KTAA38-G9A Φ1560*1174mm 2294*2119*763*511mm 103.2 316.5
43 MTAII-G3 Φ910*650mm 1324*1106*624*529mm 39.4 69.5
44 MTAII-G2A Φ900*625mm 1280*1006*606*441 میلی متر 31.1 35.8
45 N855-DM- Φ950*761mm 1635*1106*797*577mm 65.1 78.8
46 NTA855-G1 Φ850*650mm 1299*1006*586*336 میلی متر 30 36.1
47 NTA855-G1A Φ900*656mm 1299*1006*586*336 میلی متر 30 36.1
48 NTA855-G2A Φ900*656mm 1300*1006*586431 میلی متر 30 36.1
49 NTA855-G4 ف900*650mm 1299*1006*586*431 میلی متر 30.9 45.1
50 NTA855-P500 Φ950*656mm 1285*1056*586*336mm 36.2 64.6
51 NTAA855-G7 ف950*650mm 1324*1106*614*529mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D φ930*716 میلی متر 1475*1156*1090mm 41.3 103.6
54 QSB7-G5 Φ900*646mm 1340*1036*779*680mm 32.2 73
55 QSK19-G11 Φ1140*951mm 1880*1536*650*577 میلی متر 70.7 176.4
56 QSK19-G4 Φ1140*951mm 1880*1536*650*577 میلی متر 67.5 145.1
57 QSK23-G3 φ1350*961mm 1925*1576*876*525mm 65.2 157.5
58 QSK50-G17 Φ1840*1370mm 2695*2420*1000*920mm 140.8 425.4
59 QSK60-G23-P Φ2020*1390mm 2714*2619*1192 میلی متر 306.7 464.5
60 QSK60-G4-P Φ2020*1390mm 2714*2619*1205mm 306.7 464.5
61 QSK60-G8-P Φ2020*1390mm 2714*2619*1205mm 315.5 570.7
62 QSL8.9-G4 φ800*691mm 1395*1126*710*450mm 34 78.8
63 QSL9-G7 Φ900*646mm 1340*1190*630 میلی متر 40.2 88.7
64 QSMII-G2 Φ944*686mm 1375*1106*504mm 41.7 68
65 QSMII-G2-D φ930*649 میلی متر 1348*1190*1028mm 32.7 79.2
66 QSMII-G4 φ944*686 میلی متر 1375*1106*624*404mm 43.7 90.1
67 QSMII-G6 φ944*686 میلی متر 1375*1106*624*404mm 45.4 110.7
68 QSNT-G3 Φ945*656mm 1320*1106*614*404 میلی متر 39.4 69.5
69 QSNT-G4X Φ945*656mm 1515*1256*625*415 میلی متر 53 139.8
70 QST30-G4 φ1570*1070mm 2144*1919*974*684mm 166.9 203
71 QSX15-G8 φ1155*866mm 1645*1426*700*505 میلی متر 61.1 115.3
72 QSZ13-G2 Φ1040*793mm 1665*1255*610*505 میلی متر 46.9 129.5
73 QSZ13-G3 φ1040*793mm 1665*1256*610*380mm 44.6 106.5
74 QSZ13-G310 φ1150*811mm 1665*1276*680*450 میلی متر 46.9 129.5
75 QSZ13-G7 φ1150*811mm 1665*1276*680*450 میلی متر 44.6 106.5
76 VTA28-G5 Φ1260*961mm 1925*1706*567mm 72 175.3
77 VTA28-G6 Φ1460*961mm 1925*1706*812mm 72 175.3
78 WS---1000KW-000211000YZ مبدل حرارتی مبدل حرارتی مبدل حرارتی مبدل حرارتی
79 WS---100KW--000211000 درایو موتور 1447*1414*1081 میلی متر هسته خریداری شده هسته خریداری شده
80 WS---180KW-6CTA8.3-002035 مخزن آب افقی 1159*2120*1300mm 40.2 هسته خریداری شده
81 WS---610KW-KTA19-G8A-0002 مخزن آب افقی 1510*2442*1910 میلی متر مخزن آب افقی هسته خریداری شده
82 WS---K50N-G10-000211000 درایو موتور 2120*3706*2055mm هسته خریداری شده هسته خریداری شده
83 WS---KT38-GA-000211000 مخزن آب افقی 1510*2445*2065mm مخزن آب افقی مخزن آب افقی
84 WS---KTA38-G5-000211000YZ مخزن آب افقی 1515*3460*2065mm هسته خریداری شده هسته خریداری شده
85 WS---KTA50-G16A-000211000 مخزن آب افقی 1588*5670*2186mm هسته خریداری شده هسته خریداری شده
86 WS---KTA50-G3-01031100JZX مخزن آب افقی 1490*3613*2056mm هسته خریداری شده هسته خریداری شده
87 GK---KTA19-P600-002120100 مبدل پوسته و لوله 510*820*355mm 16 5.2
88 GK---KTA38-P830-00222100 مبدل پوسته و لوله 515*1240*350mm 20 8
89 GK---NTA855-P300-00102010 مبدل پوسته و لوله 570*605*365mm 10 2.2
90 HBJ---1090KW-KTA38-G9-211 523*309 میلی متر 1790*1730*580 میلی متر 111 15
91 HBJ---1090KW-KTA38-G9-211 741*462 میلی متر 1790*1500*580 میلی متر 95 15
92 HBJ---1100KW-QSK38-G5-211 875*480 میلی متر 2110*2010*500mm مبدل حرارتی مبدل حرارتی
93 HBJ---1300KW-KTA50-G3-011 مبدل حرارتی 1790*1750*580 میلی متر مبدل حرارتی مبدل حرارتی
94 HBJ---150KW-6CTA-00010000 مبدل حرارتی 1200*970*530 میلی متر مبدل حرارتی مبدل حرارتی
95 HBJ---2000KW-QSK60-G8-211 مبدل حرارتی 2110*2010*642mm 136 هسته خریداری شده
96 HBJ---200KW-NTA855-G2A-00 مبدل حرارتی 1110*850*480 میلی متر مبدل حرارتی مبدل حرارتی
97 HBJ---400KW-KTA19-G8-0001 مبدل حرارتی 1500*1340*5351 میلی متر مبدل حرارتی مبدل حرارتی
98 HBJ---400KW-KTA19-P600-00 مبدل حرارتی 1500*1340*535 میلی متر مبدل حرارتی مبدل حرارتی
99 HBJ---400KW-KTA19-P680-00 مبدل حرارتی 1500*1340*535 میلی متر مبدل حرارتی مبدل حرارتی
100 HBJ---610KW-KTA19-G8A-000 مبدل حرارتی 1540*1200*624 میلی متر مبدل حرارتی مبدل حرارتی
101 HBJ---KT38-GA-211011000 مبدل حرارتی 1790*1500*580 میلی متر مبدل حرارتی مبدل حرارتی
102 HBJ---KTA38-G5-21101100 مبدل حرارتی 1790*1500*580 میلی متر 95 15
103 HBJ---KTA38-G9E-211011000 730*525 میلی متر 1860*1830*675mm 163 15
104 HBJ---KTA50-G16A-21101100 مبدل حرارتی 1860*1830*745mm مبدل حرارتی مبدل حرارتی
105 HBJ---KTA50-G7E-211011000 730*525 میلی متر 1860*1830*748 میلی متر 171 26.3
106 HBJ---KTA50-GS8-211011000 مبدل حرارتی 1860*1830*675mm مبدل حرارتی مبدل حرارتی
107 HGK---1000KW-KTA38-G5-100 مبدل حرارتی 1850*1750*600 میلی متر مبدل حرارتی مبدل حرارتی
108 HGPBJ---450KW-QSX15-G8-10 مبدل حرارتی 1600*1200*635 میلی متر مبدل حرارتی مبدل حرارتی
109 HGPBJ---6LTAA8.9-10004000 Φ1*1mm 1550*1070*5351 میلی متر 70 15
110 HGPBJ---KTAA19-P673-10004 مبدل حرارتی 1710*1480*555 میلی متر مبدل حرارتی مبدل حرارتی
111 HGPBJ---KTAA19-P818-10004 326*590 میلی متر 1710*1480*555 میلی متر 99.5 4
112 HGPBJ---QSM11-G1-10004010 مبدل حرارتی 1500*1200*500 میلی متر مبدل حرارتی مبدل حرارتی
113 HGPBJ---QSNT-G3-100040100 414*416 میلی متر 1681*1480*545mm 89 4
114 HGPGK---180KW-6BTAA-01130 مبدل حرارتی 1354*1000*475mm مبدل حرارتی مبدل حرارتی
115 HSKBJ---300KW-QSL8.9-2010 مبدل حرارتی 1640*1200*560 میلی متر مبدل حرارتی مبدل حرارتی
116 HSKBJ---500KW-QSX15-G8-20 مبدل حرارتی 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
درباره Weichuang

از آغاز فعالیت ما در تولید ست‌های ژنراتور و رادیاتور در سال ۲۰۰۳، اکنون تجارت خود را به بیش از ۳۰ کشور با نیروی کاری بیش از ۲۵۰ کارمند گسترش داده‌ایم. به عنوان یک شرکت تحقیق و توسعه و تولید مستقر برای رادیاتورهای ست ژنراتور، OEM مناسب برای رادیاتورها ژنراتور کامینز تولیدکنندگان و مناسب برای رادیاتورها ژنراتور کامینز تامین‌کنندگان، دو پایگاه تولید استاندارد به مساحت بیش از ۶۰,۰۰۰ متر مربع را اداره می‌کند. با تیم فنی متشکل از بیش از ۵۰ مهندس ارشد، ما یک سیستم صنعتی جامع شامل تحقیق و توسعه، تولید و آزمایش ساخته‌ایم و به ظرفیت تولید سالانه ۱۵۰,۰۰۰ دستگاه/ست دست یافته‌ایم. به عنوان مناسب برای رادیاتورها ژنراتور کامینز کارخانه، تجهیزات پیشرفته تولید رادیاتور ورق فلزی حرفه‌ای برای تضمین کیفیت محصولات، راندمان بالا و تضمین تحویل.

بازخورد پیام

اخبار و اطلاعات

رادیاتورهای ژنراتور کامینز: پوشش کامل سری

ما رادیاتورهای مهندسی دقیق را تولید و عرضه می کنیم تمام سری موتورهای اصلی کامینز ژنست - از واحدهای جمع و جور سری B گرفته تا پلتفرم های QSK کلاس مگاواتی. هر رادیاتور برای مطابقت با مشخصات دفع حرارت خاص، پیکربندی مدار خنک کننده و الزامات نصب مدل موتور هدف طراحی شده است. در زیر یک مرور کلی به صورت سری ارائه شده است تا به شما در شناسایی راه حل خنک کننده مناسب کمک کند.

سری B و سری C - 17 تا 275 کیلو ولت آمپر

سری B (4BT، 4BTA، 6BTA، 6BTAA) و سری C (6CTA، 6CTAA) از جمله پرکاربردترین موتورهای کامینز در ژنراتورهای تجاری هستند. رادیاتورهای سری B معمولا استفاده می کنند پیکربندی فن های تسمه محور و سوار بر موتور با هسته های آلومینیومی یا مسی برنجی. موتورهای سری C سیستم خنک کننده پس از خنک شدن توربوشارژ را معرفی می کنند که به رادیاتورهایی با رادیاتور نیاز دارند بخش های خنک کننده هوا شارژ یکپارچه (CAC). یا یک هسته افترکولر جداگانه.

عوامل کلیدی انتخاب برای این محدوده عبارتند از سازگاری با قطر فن، اندازه اتصال مخزن بالا و پایین مخزن، و اینکه آیا نصب با لغزش باز یا سایبان محصور است. انواع موتوری (از راه دور) برای استقرار در داخل یا کانتینر در دسترس هستند که مسیر جریان هوا باید از محفظه موتور جدا شود.

مدل های پوشیده شده: 4BT3.9-G2، 4BTA، 4BTA3.9-G13، 6BTA، 6BTAA، 6CTA، 6CTAA، 6CTAA8.3-G9 و انواع موتور محرک.

سری F و سری Z — پلتفرم های فشرده و مدولار

سری F (F2.8) برای کاربردهای ژنراتور سبک و اجاره ای طراحی شده است ردپای فشرده و استقرار سریع اولویت ها هستند. پکیج رادیاتور آن از نظر ابعادی محدود است، و اندازه دقیق هسته و تناسب پوشش را برای جلوگیری از تلفات گردش مجدد ضروری می کند.

موتورهای سری Z (6ZTAA13) ژنراتورهای 400-550 کیلو ولت آمپر را تامین می کنند و دارای بارهای دفع حرارت بالاتری هستند که نیاز دارند. هسته های رادیاتور با فرمت بزرگتر با عمق باله های طولانی . هر دو پیکربندی فن محور و موتور محور در دسترس هستند. به عنوان مثال، رادیاتور موتور محرک 6ZTAA13-G4-D دارای یک پاکت 1575×1286×1135 میلی متر است و منطقه اتلاف حرارت 152 متر مربع .

مدل های پوشیده شده: F2.8-G3، 6ZTAA13-G3، 6ZTAA13-G4، 6ZTAA13-G4-D.

سری L - 6LTAA9.5 (275-400 کیلو ولت آمپر)

سری موتور 6LTAA9.5 دارای یک پیکربندی توربوشارژ و پس خنک کننده است که تقاضای خنک کننده دو مداره : خنک کننده آب ژاکت و مدار هوای شارژ با دمای پایین جداگانه. رادیاتورهای این سری باید سطح هسته کافی را برای هر دو مدار بدون تجاوز از محدودیت‌های پوشش نصب ارائه کنند.

رادیاتور فن محور 6LTAA9.5-G1 به منطقه اتلاف حرارت می رسد 74.9 متر مربع ، در حالی که نسخه موتور محور این را به 93.3 متر مربع - مناسب برای تاسیسات با محیط بالا یا ارتفاع کم.

مدل های پوشیده شده: 6LTAA، 6LTAA9.5-G1، 6LTAA9.5-G1-D.

سری N - NTA855 و NTAA855 (350-500 کیلو ولت آمپر)

موتورهای سری N (NTA855، NTAA855) موتورهای کار طولانی مدت با حجم جریان مایع خنک کننده قابل توجهی هستند. رادیاتورهای آنها مشخص می شود قطر فن بزرگ (Φ850-Φ950 میلی متر) و ظرفیت آب بالا (30-65 لیتر) ، برای تنظیم حرارتی پایدار تحت وظیفه توان اولیه مداوم ضروری است.

برای کاربردهایی که نیاز به نصب از راه دور دارند - مانند ژنراتورهای کانتینری دار یا اتاق های ژنراتور - تنظیمات مخزن آب افقی موتور محور (نوع WS) موجود است که به رادیاتور اجازه می دهد تا ده ها متر از موتور قرار گیرد. اندازه لوله و سر استاتیک باید به دقت محاسبه شود تا در محدوده قابلیت فشار پمپ مایع خنک کننده موتور باقی بماند.

مدل های پوشیده شده: N855-DM، NTA855-G1/G1A/G2A/G4/P500، NTAA855-G7/G7A/G7A-D.

سری KTA19 - 400-700 کیلو ولت آمپر

موتورهای KTA19 و KTAA19 واحدهای خنک کننده پس از خنک شدن توربوشارژ با خروجی بالا هستند. بارهای گرمایی قابل توجه اینترکولر نیاز به مدیریت اختصاصی رادیاتورهای فن محور در این سری از قطر فن تا Φ1150 میلی متر استفاده می کنند و به مناطق اتلاف گرما از 57.3 متر مربع (KTA19-G4) تا 212.4 متر مربع (KTAA19-G5) ، بسته به نوع.

برای کاربردهای پمپ قدرت اصلی (KTA19-P600 تا P840)، مجموعه‌های رادیاتور مخزن آب از راه دور و افقی، انعطاف‌پذیری نصب را با حفظ ظرفیت حرارتی کامل فراهم می‌کنند. گزینه های مبدل حرارتی (پوسته و لوله) نیز برای سیستم های خنک کننده حلقه بسته موجود است.

مدل های پوشیده شده: KTA19-G4/G8/P750/P840، KTAA19-G5/G7/G7-8/P818، به علاوه انواع از راه دور WS و HBJ.

سری KTA38 - 800-1400 کیلو ولت آمپر

سری KTA38 یکی از چالش برانگیزترین چالش های حرارتی کامینز در محدوده زیر مگاوات را نشان می دهد. دفع حرارت کل در بار کامل می تواند نزدیک شود 800-1000 کیلو وات ، نیاز به مجموعه های رادیاتور با قطر فن تا Φ1556 میلی متر و مناطق اتلاف گرما تا رسیدن 233.9 متر مربع (KTA38-G9) .

هر دو پیکربندی فن محور و موتور محرک موجود هستند. برای مراکز داده، سایت‌های استخراج، و تأسیسات نفت و گاز که ژن‌ست‌ها در داخل خانه نصب می‌شوند، رادیاتورهای مخزن آب افقی از راه دور (نوع WS) و مبدل های حرارتی صفحه ای (نوع HBJ) ظرفیت حرارتی مورد نیاز را با مکان یابی از راه دور انعطاف پذیر - تا فاصله چند متری از موتور - فراهم می کنند.

مدل های پوشیده شده: KTA38-G(G2)/G2A/G5/G9، KTAA38-G9A، به علاوه انواع WS و HBJ از راه دور و مبدل حرارتی.

سری QSK - 1000 کیلووات تا 4500 کیلووات

پلت فرم QSK (QSK19، QSK23، QSK50، QSK60) ژنراتورهای با ظرفیت بالا و حیاتی را در بیمارستان‌ها، مراکز داده، کارخانه‌های استخراج و پلتفرم‌های فراساحلی نیرو می‌دهد. در این مقیاس، دفع حرارت کل می تواند از 2 تا 4 مگاوات در واحد تجاوز کند ، طراحی سیستم خنک کننده را به یک تمرین مهندسی در سطح پروژه تبدیل می کند.

رادیاتورهای موتورهای QSK بزرگترین در مجموعه کامینز ما هستند. برای مثال رادیاتور QSK60-G8-P دارای ویژگی های a پاکت 2714×2619×1205 میلی متر، ظرفیت آب 315.5 لیتر و منطقه اتلاف حرارت 570.7 متر مربع - این رادیاتور را به یکی از رادیاتورهای تک واحدی با شدت حرارت در کاربردهای مجموعه ژنراتور تبدیل می کند. پیکربندی‌های درایو چهار موتوره برای حداکثر جریان هوا و افزونگی قابلیت اطمینان در دسترس هستند.

مدل های پوشیده شده: QSK19-G4/G11، QSK23-G3، QSK50-G17، QSK60-G4-P/G8-P/G23-P، QST30-G4، K50N-G10.

سری QSB / QSL / QSX / QSZ — پلت فرم QS (30–900 کیلو ولت آمپر)

پلت فرم QS (سیستم کوانتومی) طیف گسترده ای از قدرت را از طریق موتورهای کنترل شده الکترونیکی و سازگار با آلایندگی پوشش می دهد. سیستم های مدیریت سوخت و حرارت یکپارچه آنها اغلب منجر به این می شود دمای هوای شارژ بالاتر و نیازهای دقیق تر دمای خنک کننده در مقایسه با پیشینیان مکانیکی

  • QSB7-G5: قطر فن Φ900mm، منطقه اتلاف حرارت 73 متر مربع - مناسب برای ژنراتورهای کلاس 200 کیلو ولت آمپر.
  • QSL8.9-G4 / QSL9-G7: پلت فرم L9 میان رده; هر دو گزینه فن محور و موتور با مساحت اتلاف 78.8-88.7 متر مربع.
  • QSX15-G8: پلت فرم X15 با خروجی بالا؛ منطقه اتلاف 115.3 متر مربع، قطر فن Φ1155 میلی متر.
  • QSZ13-G2/G3/G7/G310: پلت فرم Z13 با پوشش 450-600 کیلوولت آمپر؛ مساحت اتلاف گرما 106.5-129.5 متر مربع.

تمام رادیاتورهای سری QS با مشخصات باله اصلی بهینه سازی شده برای موتور طراحی شده اند محدودیت دمای خنک کننده تایید شده ، حصول اطمینان از رعایت انطباق بدون کاهش در شرایط محیطی درجه بندی شده.

سری VTA - خروجی بالا با پیکربندی V (500-1200 کیلو ولت آمپر)

ساختار V-block موتور VTA28 الزامات خاصی را برای توزیع مایع خنک کننده ایجاد می کند. رادیاتورها باید تحویل دهند جریان متقارن در هر دو بانک سیلندر برای جلوگیری از عدم تعادل حرارتی رادیاتورهای VTA28-G5 و VTA28-G6 دارای قطر فن از Φ1260-Φ1460 میلی متر و مناطق اتلاف حرارت هستند. 175.3 متر مربع با هسته های عمیق برای کنترل بارهای گرمایی ترکیبی آب و روغن خنک کننده روغن که مشخصه موتورهای بزرگ V است.

مدل های پوشیده شده: VTA28-G5، VTA28-G6.

سری MTA - راه حل های خنک کننده دریایی

ژنراتورهای دریایی مبتنی بر موتورهای MTA (Marine Turbocharged Aftercooled) در محیط‌هایی کار می‌کنند که رادیاتورهای هوا خنک سنتی غیرعملی هستند. رادیاتورهای MTA ما به این صورت طراحی شده اند مبدل های حرارتی آب ژاکت توسط آب دریا یا مدارهای آب خام خنک می شود. گزینه های مواد شامل بسته های لوله مسی برای مقاومت در برابر آب شور و عناصر تیتانیوم برای محیط های تهاجمی دریایی است.

سرعت جریان صحیح آب دریا و اندازه صافی برای تمیز نگه داشتن سطوح انتقال حرارت ضروری است. تمام طرح های مبدل حرارتی MTA با الزامات شیر ترموستاتیک مورد نیاز مطابقت دارند جلوگیری از انباشته شدن مرطوب و تراکم در حین کار با بار کم

مدل های پوشیده شده: MTAII-G2A، MTAII-G3.

سری QSNT - سکوهای گاز طبیعی و دو سوخت

ژنراتورهای کامینز با سوخت گاز بر روی پلت فرم QSNT یک مشخصات حرارتی احتراق مختلف در مقایسه با همتایان دیزلی که معمولاً در دمای هوای شارژ بالاتر کار می کنند. رادیاتورهای QSNT ترکیب می شوند بخش های پس از خنک کننده با دمای پایین برای سرکوب ضربه و حفظ توان خروجی در ترکیبات مختلف سوخت.

واحدهای QSNT-G3 و QSNT-G4X قطر فن تا Φ945 میلی‌متر را با مناطق اتلاف حرارت 69.5 تا 139.8 متر مربع پوشش می‌دهند. انواع مبدل حرارتی صفحه ای از راه دور (HGPBJ) برای تاسیساتی در دسترس هستند که رادیاتور باید از محفظه ژنراتور جدا شود.

مدل های پوشیده شده: نوع ریموت QSNT-G3، QSNT-G4X، QSNT-G3 HGPBJ.

نحوه انتخاب رادیاتور کامینز مناسب

برای تأیید مشخصات صحیح رادیاتور برای پروژه خود، اطلاعات زیر مورد نیاز است:

  1. مدل موتور و شماره مدل ژنست (به عنوان مثال، KTA19-G8، QSX15-G8) - این داده های رد حرارت هسته و ابعاد اتصال را تعیین می کند.
  2. نوع نصب - لغزش باز، سایبان محصور، کانتینر یا مکان از راه دور - تعیین می کند که آیا یک پیکربندی فن محور یا موتور رانده اعمال می شود.
  3. دمای محیط و ارتفاع سایت - هر دو عامل بر ظرفیت رادیاتور تأثیر می‌گذارند و ممکن است نیاز به جبران کاهش از طریق سطح هسته بزرگتر یا قدرت اضافی فن داشته باشند.
  4. چرخه وظیفه - توان اولیه، مستمر، آماده به کار اضطراری - بر حاشیه حرارتی مورد نیاز در طراحی تأثیر می گذارد.
  5. الزامات محیطی خاص - قرار گرفتن در معرض ساحل / آب شور، دمای بالا در بیابان، یا دریای دریایی - مشخصات مواد و تصفیه سطح را تعیین می کند.

تیم مهندسی ما می تواند مدل موتور شما را با پایگاه داده کامل تولید ما ارجاع دهد و پیکربندی بهینه رادیاتور را توصیه کند. ابعاد سفارشی، اتصالات غیر استاندارد، و الزامات جایگزینی OEM همه در محدوده خدمات استاندارد ما هستند.
